Dotykové spínače řady SOL slouží ke komfortnímu ovládání napěťových LED pásků. Jsou určeny jak pro použití v hliníkových profilech, tak pro zapuštěnou montáž například do stolů, skříněk nebo zárubní jako „neviditelný“ ovladač, který je propojen s LED páskem, tvořícím designové osvětlení. Spínače řady SOL mají řadu funkcí, kterými se dají přizpůsobit jakémukoli použití nebo požadavkům uživatele.

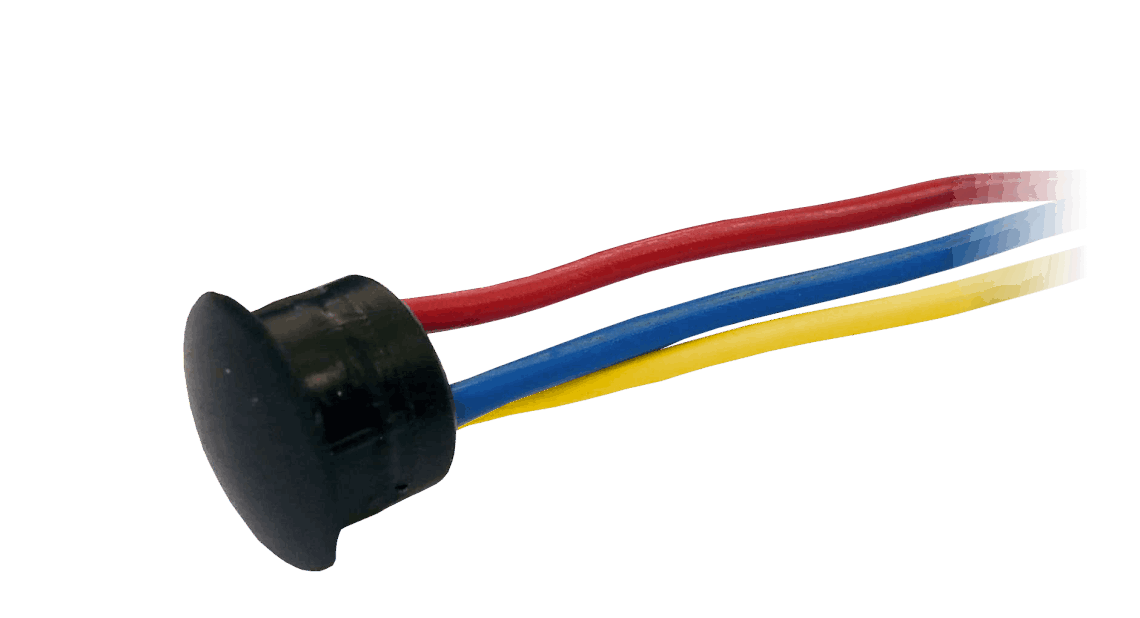

Spínač SOL-01 tvoří základ nabídky dotykových (senzorových) spínačů inspiLED. Nabízí komfortní ovládání designového LED osvětlení při zachování minimálních možných rozměrů. Jediným dotykem plynule zapnete, nebo vypnete osvětlení. Dlouhým podržením prstu na spínači pak regulujete jas, jehož nastavenou intenzitu si ovladač pamatuje. To vše v miniaturním těle, jehož velká část je zapuštěná přímo v nábytku, s odolností proti stříkající vodě dle specifikace IP64, která umožňuje bezpečné osazení spínačů do míst se zvýšenou vlhkostí, jako jsou koupelny či kuchyně.

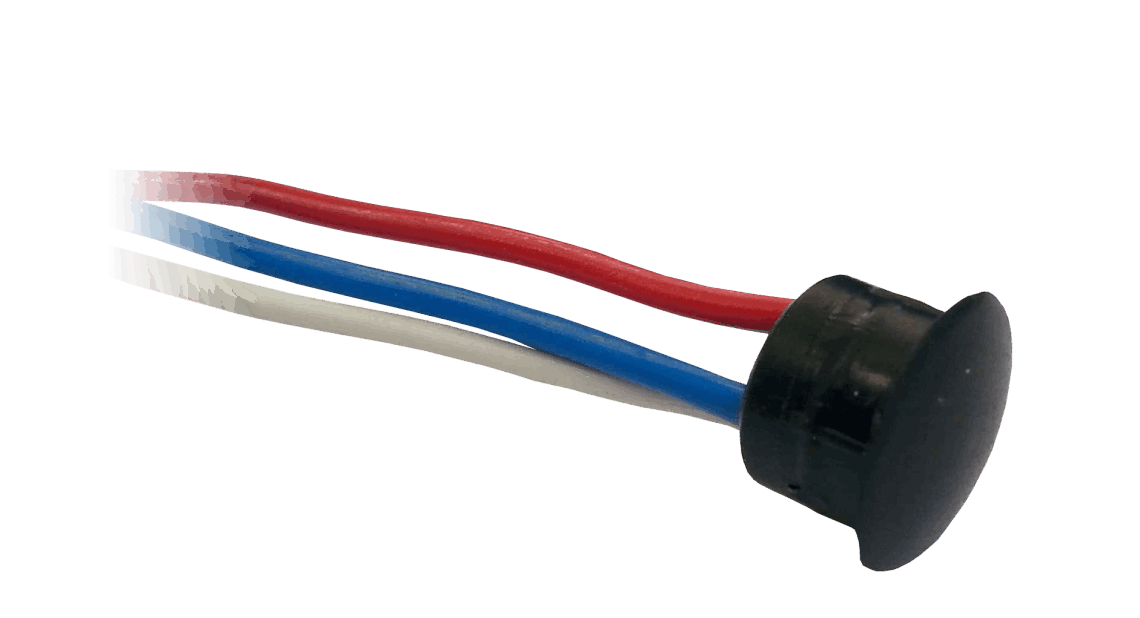

Stejné tělo, více možností. Spínač SOL-02 přejímá základní funkce z modelu SOL-01, ale navíc nabízí uživatelské menu, jehož prostřednictvím lze snadno nastavit minimální a maximální jas, způsob ovládání spínače nebo také zvolit, co má modul udělat po zapnutí napájení (například po výpadku elektrického proudu). Na výběr jsou 4 možnosti - vypnuté či minimální osvětlení, osvětlení na maximum, osvětlení na 50 %, nebo uživatelem nastavený jas. Stejně jako SOL-01, i vyšší model nabízí odolnost proti stříkající vodě dle specifikace IP64, která umožňuje bezpečné osazení modulů do míst se zvýšenou vlhkostí, jako jsou koupelny či kuchyně.

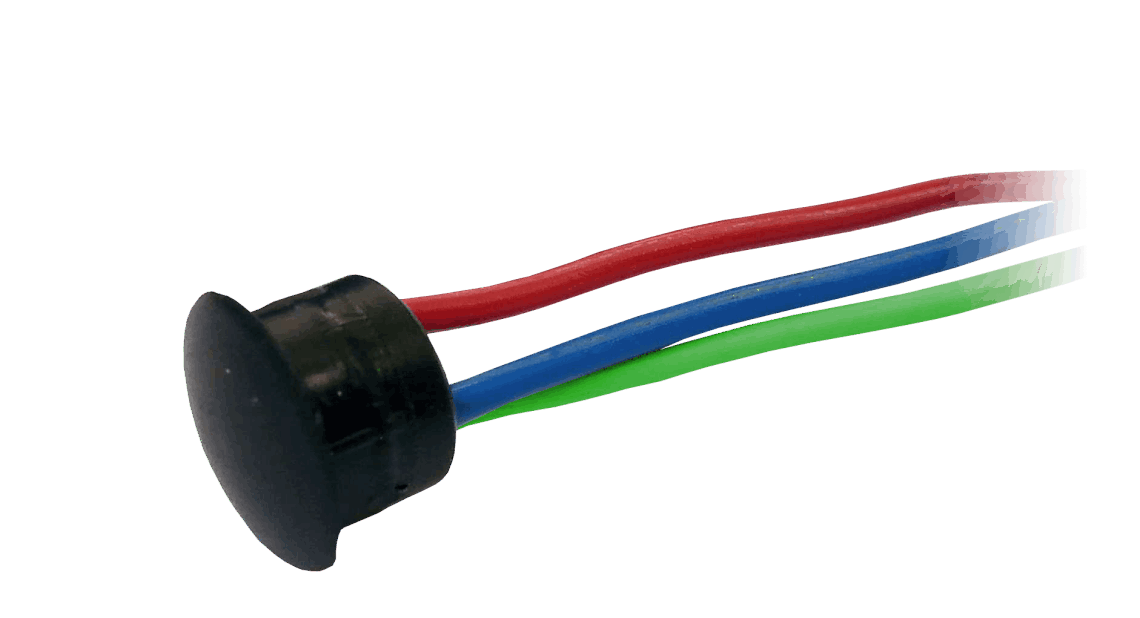

Na přání zákazníků jsme vytvořili nový základ nabídky dotykových spínačů. SOL-03 funguje stejně spolehlivě, jako SOL-01 nebo SOL-02, nabízí samozřejmě také odolnost proti stříkající vodě dle specifikace IP64. Rozsvícení a zhasnutí je u tohoto modelu realizováno prostým rozsvícením, neobsahuje funkci plynulého rozsvícení a zhasnutí. Není u něj ani možné regulovat intenzitu svitu. Nepřišel ale o vynikající spolehlivost ani možnost jednoduché montáže do libovolného místa třeba na kuchyňské lince.

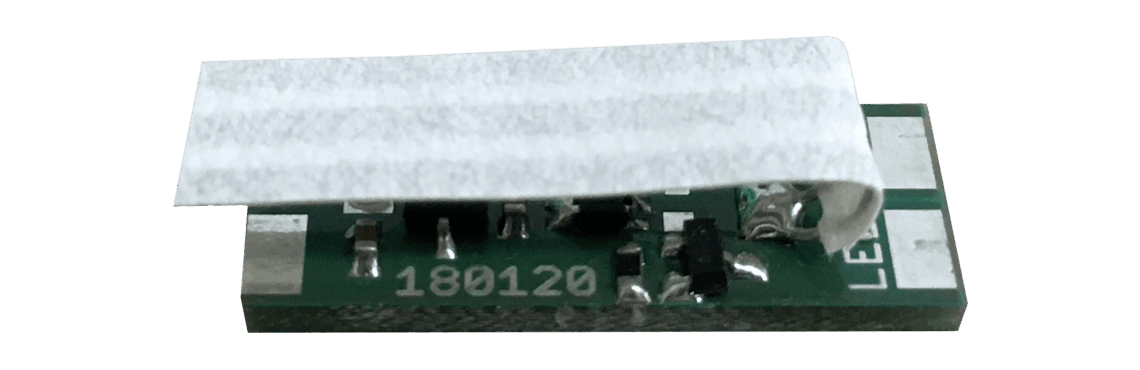

Spínač SOL-04 je určen pro použití v hliníkových profilech, přičemž jeho výhodou je neuvěřitelně snadná montáž nevyžadující řezání difuzoru. Celý modul je pod difuzorem kompletně skrytý a jeho ovládání je zajištěno kapacitní dotykovou vrstvou umístěnou pod difuzorem. Zapnutí a vypnutí světla provedete snadno dotykem na okraj difuzoru. Funguje to jednoduše, spolehlivě a je to velice efektní. Žádná tlačítka, stačí jediný dotyk. Celý modul je navíc neuvěřitelně malý; má na délku pouze 2,5 cm. Je vhodný pro napětí 12 i 24 V.

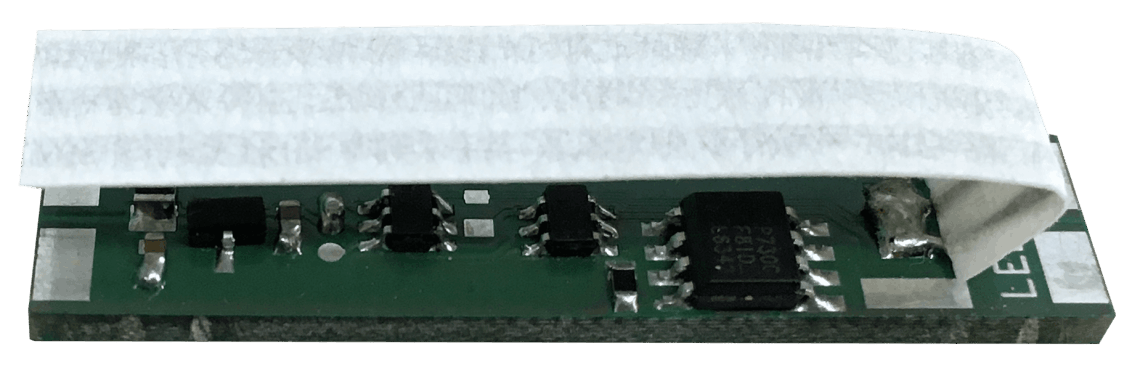

SOL-05 vychází z modelu SOL-04, ale nepatrně se zvětšil - na délku měří 4 cm, což nám dovolilo osadit výkonnější komponenty a modul tak nabízí možnost využití delších či výkonnějších LED pásek s až dvojnásobným proudem - rovných 10 A při 12 V, respektive 7 A při napětí 24 V. Díky zvětšení modulu na 4 cm délky je také delší aktivní dotyková vrstva. Snáze tak najdete místo, kde modul reaguje na zapnutí i vypnutí. Zůstává výhoda velmi jednoduché montáže, kdy je celý ovládací modul plně skryt pod difuzorem v hliníkovém profilu osvětlení.
SOL-06 vychází z modelu SOL-05. Při stejných technických parametrech nabízí navíc funkci plynulých světelných přechodů a volbu intenzity jasu LED pásku. Vše se ovládá dotykem na aktivní plochu schovanou pod difuzorem, takže je montáž i používání velmi jednoduché. Intenzitu svitu regulujete držením prstu na aktivní ploše. Modul obsahuje i paměť uživatelského nastavení jasu, která je nezávislá na napájení, takže i po výpadku elektrického proudu zůstane uložena. Vždy se tak rozsvítí s poslední nastavenou intenzitou. I SOL-06 je univerzální, vhodný pro použití pod napětím 12 i 24 V.
| Klíčové vlastnosti | SOL-01 | SOL-02 | SOL-03 | SOL-04 | SOL-05 | SOL-06 |
| Přizpůsobení svitu lidskému oku | ||||||
| Uživatelský jas s pamětí | ||||||
| Plynulé přechody úrovní jasu | ||||||
| Nastavení min./max. jasu | ||||||
| Nastavení chování po zapnutí napájení | ||||||
| Nastavení způsobu ovládání | ||||||
| Paměť nezávislá na napájení | ||||||
| Umístění modulu v ALU profilu | ||||||
| Umístění modulu externě (zavrtání) | ||||||
| Technické parametry | SOL-01 | SOL-02 | SOL-03 | SOL-04 | SOL-05 | SOL-06 |
| Typické napájecí napětí | 12 V | 12 V | 12 V | 12/24 V | 12/24 V | 12/24 V |
| Maximální napájecí napětí | 15 V | 15 V | 15 V | 30 V | 30 V | 30 V |
| Maximální proud LED pásku | 3 A | 3 A | 3 A | 5/3 A **) | 10/7 A **) | 10/7 A **) |
| Rozsah regulace | 0-100 % | 0-100 % | 0 / 100 % | 0 / 100 % | 0 / 100 % | 0-100 % |
| Spotřeba v pohotovostním stavu | 48 mW | 48 mW | 48 mW | 50 mW | 50 mW | 50 mW |
| Rozměry | 15x10 mm | 15x10 mm | 15x10 mm | 10x25 mm | 10x40 mm | 10x40 mm |
| Velikost aktivní dotykové plochy | 15 mm | 15 mm | 15 mm | 25 mm | 40 mm | 40 mm |
| Stupeň krytí | IP64 | IP64 | IP64 | - | - | - |
| Nejnižší výška profilu pro montáž | - | - | - | 6 mm | 6 mm | 6 mm |
**) Při kvalitním chlazení modulu.
